三垦变频器的控制线路使用屏蔽电缆可以防止电磁的干扰

时间:2020-04-14  来源:http://www.kedest.com

三垦变频器是一种通过改变电机工作电源频率方式来控制交流电动机的电力控制设备,三垦变频器不仅可以起到节能调速的作用,而且还具有很多的保护功能,比如过流过载保护等,也正是因为如此,三垦变频器得到了非常广泛的应用!变频器除了三垦品牌的以外,还有很多其他品牌的变频器,不过所有不同品牌的变频器它们的接线方式都是一样的,只要接对主回路和控制回路就可以了。另外变频器在接线的过程中有很多需要注意的事项,下面就跟随小编一起来了解一下吧!

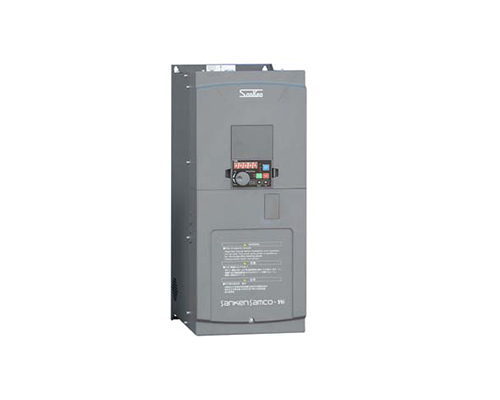

三垦变频器

变频器接线注意事项:

1.变频器不同品牌不同型号接线原理类似,需要严格按照变频器接线图纸或者说明书来接线;

2.变频器工作中会出现高频开关状态,其漏感有可能在散热板或者机壳体上感应出危险电压,为了防止触电现象,变频器箱体E端子需接地;

3.变频器输入端尽可能接一个空气开关,保护电流值不能过大,进行短路保护;

4.控制线路尽量短,控制线路过长很容易使控制板受电磁波干扰而产生误动作,在一定程度上会影响变频器正常运行;

5.为了防止电磁干扰,变频器的输入线,输出线,和控制线路尽可能要使用屏蔽电缆,做好屏蔽层的接地,有需要的话也可以增加滤波器;

6.一定不能让零线N接地!!因为变频器拖动电机处于制动状态时,此刻电动机类似于发电机,电能会被变频器内部整流模块“堵到”主电路板上,正常接线情况下,变频器会进行保护降压,但是如果零线N直接接地,就会形成回路,产生大电流,超过电路板的承受电压,就会发生模块炸裂!

以上就是变频器设备在接线过程中需要注意的所有事项,希望看完以后能够对大家有所帮助!要想变频器设备在使用过程中能够充分发挥出它的作用,就一定要在接线的时候注意以上的所有事项,以免接线过程中出现失误,导致变频器设备不能正常运行,甚至会造成变频器设备的损坏!
