变频器维修:截止负压丢失可能是驱动IC损坏或其功率推动级下管损坏造成

来源: 日期:2021-02-02

变频器在很多产品、领域中都有涉及,就近来说家中的空调中就会用到变频器,还有荧光灯就是主要靠变频器为其电源调节供电频率。电脑也是我们很熟悉的电子产品,其实计算机的电源供电中就是通过变频器来抑制反向电压、频率波动及电源的瞬间断电等。变频器在使用过程中难免会因为本身电路不良造成模块损坏,那么这时候该如何判断损害且进行变频器维修呢?

1、由驱动电路不良对模块会造成一级危害

由驱动电路的供电方式可知,一般由正、负两个电源供电。+15V电压提供IGBT管子的激励电压,使其开通。-5V提供IGBT管子的截止电压,使其可靠和快速的截止。当+15V 电压不足或丢失时,相应的 IGBT管子不能开通,若驱动电路的模块故障检测电路也能检测IGBT管子时,则变频器一投入运行信号,即可由模块故障检测电路报出OC信号,变频器实施保护停机动作,对模块几乎无危害性。

而万一-5V截止负压不足或丢失时(如同三相整流桥一样,我们可先把逆变输出电路看成一个逆变桥,则由IGBT管子组成了三个上桥臂和三个下桥臂,如U相上桥臂和U相下桥臂的IGBT管子),当任一相的上(下)桥臂受激励而开通时,相应的下(上)桥臂IGBT管子则因截止负压的丢失,形成由IGBT管子的集-栅结电容对栅-射结电容的充电,导致管子的误导通,两管共通对直流电源形成了短路,其后果是模块会炸裂。

截止负压的丢失,一个是驱动IC损坏所造成;还有可能是驱动IC后级的功率推动级(通常由两级互补式电压跟随功率放大器组成)的下管损坏所造成;触发端子引线连接不良;再就是驱动电路的负供电支路不良或电源滤波电容失效。而一旦出现上述现象之一,必将对模块形成致命的打击,这是是无可挽回的。

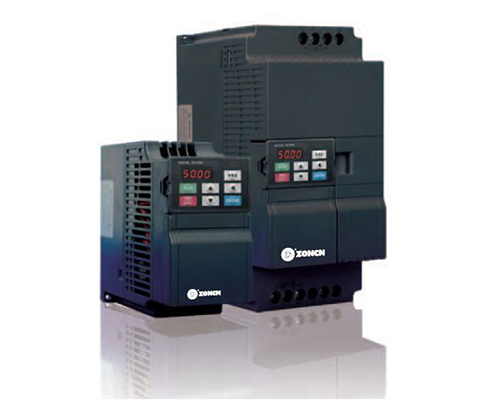

变频器维修

2、主直流回路的储能电容容量下降或失容后,直流回路电压的脉动成分增加,在变频器启动后,在空载和空载时尚不明显,但在带载起动过程中,回路电压浪起涛涌,逆变模块炸裂损坏,保护电路对此也表现得无所适从。对已经多年运行的变频器,在模块损坏后,不能忽略对直流回路的储能电容容量的检查。电容的完全失容很少碰到,但一旦碰上,在带载启动过程中,将造成逆变模块的损坏,那也是确定无疑的。

由变频器本身电路出现问题而造成其模块损坏的情况有不少,上面只是简单罗列了其中两种情况,我们在使用时需要注意使用规范,同时也要定期对其进行检修等。除了上述情况外变频器脉冲传递通路不良、电流检测电路和模块温度检测电路失效或故障等都会对变频器的模块造成较大的损害,出现这些情况需要进行变频器维修时需要根据实际情况进行判断才能制定适合的维修方案。
