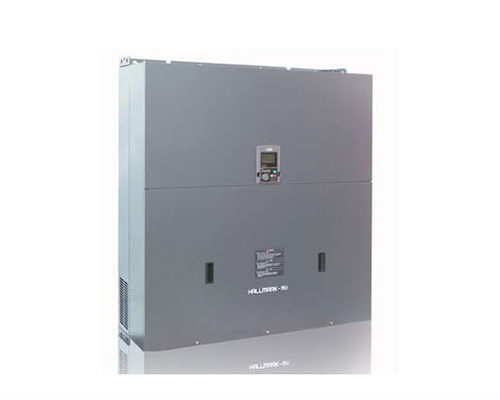

变频器大家都知道是什么，那知道变频器是怎么接线的吗?要想弄清楚变频器如何接线，无锡变频器告诉您，先要搞明白变频器是什么东西，变频器是一种电机调速装置，它会输出不同的电压和频率来改变电机的速度，从这个作用而言，它是一个可变的交流电源，可以收到命令控制的大功率电源，那么想要使用变频器就得了解它的接线方法。

变频器的结构是，先把工频电源，整流成直流，逆变成可变电压和频率的电源来带动电机，任何变频器都一样，只要接对主回路和控制回路就好了。

变频器接线方法

一、主电路的接线

1.电源应接到变频器输入端R、S、T接线端子上，一定不能接到变频器输出端(U、V、W)上，否则将损坏变频器。接线后，零碎线头需清除干净，零碎线头可能造成异常，失灵和故障，须始终保持变频器清洁。在控制台上打孔时，要注意不要使碎片粉末等进入变频器中;

2.在端子+，PR间，不要连接除建议的制动电阻器选件以外的东西，或不要短路;

3.电磁波干扰，变频器输入/输出(主回路)包含有谐波成分，可能干扰变频器附近的通讯设备。因此，安装选件无线电噪音滤波器FR-BIF或FRBSF01或FR-BLF线路噪音滤波器，使干扰降到小;

4.长距离布线时，由于受到布线的寄生电容充电电流的影响，会使快速响应电流限制功能降低，接于二次侧的仪器误动作而产生故障。因此，布线长度要小于规定值。不得已布线长度超过时，要把Pr.156设为1;

5.在变频器输出侧不要安装电力电容器，浪涌抑制器和无线电噪音滤波器。否则将导致变频器故障或电容和浪涌抑制器的损坏;

6.为使电压降在2%以内，应使用适当型号的导线接线。变频器和电动机间的接线距离较长时，特别是低频率输出情况下，会由于主电路电缆的电压下降而导致电机的转矩下降。

7.运行后，改变接线的操作，须在电源切断10min以上，用万用表检查电压后进行。断电后一段时间内，电容上仍然有危险的高压电。

二、控制电路的接线

变频器的控制电路大体可分为模拟和数字两种。

1.控制电路端子的接线应使用屏蔽线或双绞线，而且须与主回路，强电回路(含200V继电器程序回路)分开布线;

2.由于控制电路的频率输入信号是微小电流，所以在接点输入的场合，为了防止接触不良，微小信号接点应使用两个并联的节点或使用双生接点;

3.控制回路的接线一般选用0.3～0.75平方米的电缆。

三、地线的接线

1.由于在变频器内有漏电流，为了防止触电，变频器和电机须接地;

2.变频器接地用专用接地端子。接地线的连接，要使用镀锡处理的压接端子。拧紧螺丝时，注意不要将螺丝扣弄坏;

3.镀锡中不含铅;

4.接地电缆尽量用粗的线径，须等于或大于规定标准，接地点尽量靠近变频器，接地线越短越好。

四、变频器接线注意事项。

1.变频器不同品牌不同型号接线原理类似，需要严格按照变频器接线图纸或者说明书来接线;

2.变频器工作中会出现高频开关状态，其漏感有可能在散热板或者机壳体上感应出危险电压，为了防止触电现象，变频器箱体E端子需接地;

3.变频器输入端尽可能接一个空气开关，保护电流值不能过大，进行短路保护;

4.控制线路尽量短，控制线路过长很容易使控制板受电磁波干扰而产生误动作，在一定程度上会影响变频器正常运行;

5.为了防止电磁干扰，变频器的输入线，输出线，和控制线路尽可能要使用屏蔽电缆，做好屏蔽层的接地，有需要的话也可以增加滤波器;

6.一定不能让零线N接地!!因为变频器拖动电机处于制动状态时，此刻电动机类似于发电机，电能会被变频器内部整流模块“堵到”主电路板上，正常接线情况下，变频器会进行保护降压，但是如果零线N直接接地，就会形成回路，产生大电流，超过电路板的承受电压，就会发生模块炸裂!

按照上面的介绍来接线基本不会有问题，变频内部的压力变化可以实现电器元件的运转，变频的损坏也会影响到半导体器件，严重的话会导致元器件损毁;同样，如果接线出了差错的话也会导致变频器出现故障，而且不同的变频器接线方法也有所不同，需要严格按照说明书来接线。
