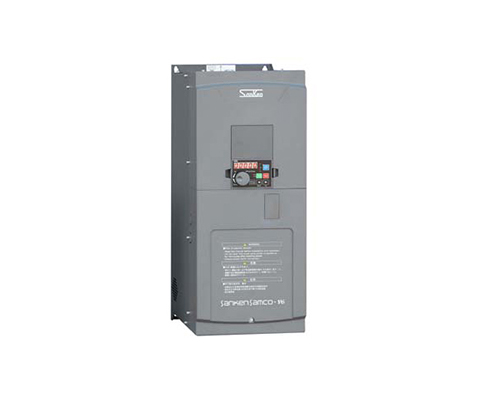

变频器结合电网的排布，实现滤网网络的交流变化，是的电流不断交流之后出现信号，逆变出频率和电压可以调整的交流电来。IGBT管可以看成一种特殊的三极管，它只是工作在开关状态，并不会工作在放大区域。也就是说它在变频器里边，只会有通和断两种状态，导通时候压降越低越好，截止时候阻抗越高越好。整个无锡变频器工作的过程，都会围绕着6个IGBT管的导通或者截止而进行的，而且基本上是轮流平衡的工作方式。

既然IGBT管只会导通或者截止，所以到了电机这头，UVW端的电压波形就不是什么真正的正弦波，而是一系列脉宽可调的方波，如果使用示波器是可以观察到这些方波的工作是否存在一些异常或者畸变的。用万用表测量两两之间，电压也应该是一致的，否则就可以判断输出不平衡了，可能某个IGBT管子坏了，或者它的驱动电路有问题。

既然存在整流，整流桥一般就会有二极管或者可控硅之类的器件，如果它们烧了一组，母线的直流母线的电压就不会是535伏，所以测量母线电压就可以知道这些原件是否正常。

母线的电容也是容易出问题的，因为电解电容都有一定的寿命，如果坏了，它会鼓起来甚至爆裂，当然也可以通过电容表测量容量来判断的。而且如果电容容量下降，可能会出现瞬间加速或者减速时候电压波动而出现过电压或者过电流的报警故障。

变频器该如何调试和接线

维修变频器过程中，往往需要测试一下是否自己已经修复了，有些是在公司感觉修好了，但是到了现场却不正常，这些都需要一些调试和接线经验才可以帮客户解决问题。

变频器主回路接线比较简单，就是三相输入RST进来，三相输出UVW接电机，相信没有正常的人会接错，因为太简单了。但是现场的另外一些情况也会让一些大师阴沟里边翻船，比如线耳氧化了接触不良，可能会造成欠电或者三相不平衡，电机绝缘不好可能会继续造成已经修复的变频器二次损坏，因此重新装上变频器运行前都要仔细考虑到这些细节，这些也许是电机拖动和电动学的一些基本理论知识了。

产品各个的型号差异，导致变频器工作原理上有细微的不同，控制回路也有多种的差异性。但只要接进去一个开关量到启动端口，正常的变频器就会启动，而给一个0-10伏模拟量到转速端口，变频器会输出不同频率的电压给电机工作。如果维修时候你更改了人家的启动和转速控制方式为面板模式了，到现场要记得改回来了。
