接地端口并不是会常提出的需要防护的部分,但是也不可以忽视,变频器的零部件都发挥着自身的作用。三垦代理商实际上变频器的接地端口是非常重要的。在雷电发生时接地端口有可能受到地电位反击、地电位升高影响,或者由于接地不良、接地不当使地阻过大,达不到参考电位要求使设备损坏。综上所述,变频器的防雷可以考虑从四个关键的端口入手。

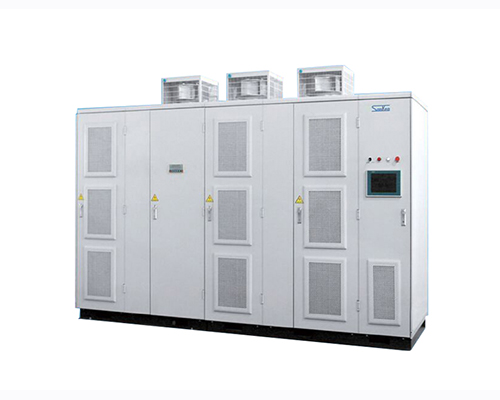

变频器的外壳端口保护不仅仅是建筑物外壳,也应当包括变频器外壳或变频器柜的外壳,比如说变频器、变频器柜室等。按照iec 1312―1《雷电电磁脉冲的防护》一部分(一般原则)的适用范围为:建筑物内或建筑物顶部变频器系统有效的雷电防护系统的设计、安装、检查、维护。其保护方法主要有三种:接地、屏蔽及等电位连接。
(1) 接地
iec1024―1已经阐述了建筑物防雷接地的方法,主要是通过建筑物地下网状接地系统达到要求。变频器系统防雷时还要求对相邻两建筑物之间通过的电力线,信号传输电缆均必须与建筑物接地系统连接起来(不能形成回路),以利用多条并行路径来减少电缆中的电流。
变频器系统的接地更应当注意系统的安全性和防止其它系统干扰。一般来说工作状态下变频器系统接地不能直接和防雷地线相连,否则将有杂散电流进入变频器系统引起信号干扰。正确的连接方式应当在地下将两个不同地网,通过放电器低压避雷器连接,使其在雷击状态下自动连通。
(2) 屏蔽
从理论上考虑,屏蔽对变频器外壳防雷是非常有效的。但从经济合理角度来看,还是应当从设备元器件抗扰度及对屏蔽效能的要求来选择不同的屏蔽方法。线路屏蔽,即在变频器系统中采用屏蔽电缆已被广泛应用。但对于设备或系统的屏蔽需要视具体情况而定。iec提出了采用建筑物钢筋连到金属框架的措施举例。
iec1312―2作了如下描述:建筑物内部变频器系统的主要电磁干扰源是由一次闪击时的几个雷击的瞬时电流造成的瞬态磁场。如果包含变频器系统的建筑物或房间,用大空间屏蔽,通常在这样的措施下瞬时电场被减少到一个足够低的值。
(3) 等电位接连
等电位连接的目的是减小变频器之间和变频器与金属部件之间的电位差。在防雷区的界面处的等电位连接要考虑建筑物内的变频器系统,在那些对雷电电磁脉冲效应要求较小的地方,等电位连接带尽量采用金属板,并多次与建筑物的钢筋连接或连接在其它屏蔽物的构件上。对于变频器系统的外露导电物应建立等位连接网,原则上一个电位连接网不需要直接连在大地,但实际上所有等电位连接网都有通大地的连接。
端口防护是为了对应用到的变频器产品能够避免外界侵害而产生损害,接地端口不仅对接地电阻/接地线极(长度、直径、材料等)、接地方式、地网的设置等有要求,而且还与设备的电特性、工作频段、工作环境等有直接的关系。同时从接地端还有可能反击到变频器内的直流工作电源端口,损坏以直流为工作电压的单元电路。
